La calidad de la soldadura depende mucho antes de que se genere un arco. Los ajustes deficientes y el soporte inadecuado conducen inevitablemente al fracaso de las pruebas no destructivas (END). Provocan costosos retrabajos e introducen graves riesgos de seguridad. Las tuberías de gran diámetro amplifican significativamente estos riesgos en el taller.
Alejarse de los soportes improvisados transforma toda su operación. Una configuración de soldadura de tuberías diseñada y estandarizada cierra una enorme brecha operativa. Se pasa de una fabricación manual inconsistente a una producción repetible y que cumple con los códigos. Los soldadores dejan de luchar contra la gravedad y se centran por completo en la deposición.
Esta guía describe los componentes esenciales y los criterios de evaluación que necesita. Exploramos estrictos estándares de seguridad para diseñar una estación de fabricación profesional. Aprenderá exactamente cómo construir un ecosistema confiable de soporte para tuberías. Cubrimos todo, desde herramientas de alineación hasta equipos de rotación de alta resistencia.
Una configuración totalmente integrada reduce el tiempo de instalación hasta en un 50% y al mismo tiempo mitiga los riesgos de manipulación de tuberías de paredes gruesas.
La selección del adecuado alineador de soldadura de tuberías depende en gran medida del espesor de la pared, el horario de la tubería y los requisitos de fuerza hidráulica versus manual.
Las clasificaciones de carga y los materiales de los rodillos (p. ej., acero versus poliuretano) en su soporte de rodillos de soldadura impactan directamente tanto en la seguridad de los trabajadores como en la prevención de la contaminación cruzada en metales exóticos.
El cumplimiento de los códigos estándar (ASME, API) requiere minimizar la tensión inducida durante la fase de virada, lo que sólo se puede lograr mediante un soporte multipunto adecuado.
Una preparación conjunta inadecuada conlleva elevados costes ocultos. Los fabricantes a menudo subestiman las horas de trabajo perdidas diariamente. Los trabajadores pierden tiempo valioso martillando cuñas o ajustando cuñas improvisadas. Las altas tasas de rechazo frecuentemente surgen directamente de problemas de alineación Hi-Lo. Hi-Lo se refiere al desajuste interno entre dos bordes de tubería. Incluso las desalineaciones menores obligan a los soldadores a realizar un rectificado excesivo o a puentear espacios peligrosos.
Las lesiones ergonómicas representan otro enorme gasto oculto. Los soldadores se tensan repetidamente la espalda al intentar girar manualmente carretes pesados. Corren el riesgo de pillarse los dedos al utilizar palancas sin clasificación. Actualizar su equipo elimina estos peligros. Una configuración de soldadura de tuberías profesional cambia fundamentalmente sus métricas de producción básicas.
Una configuración exitosa se mide a través de varios criterios estrictos. La velocidad de montaje debe aumentar. La estabilidad rotacional durante la soldadura debe permanecer absoluta. La seguridad del operador debe mejorar de manera demostrable. Finalmente, el equipo no debe causar ningún daño a la superficie exterior de la tubería.
Aquí debemos mantener un control de la realidad orientado a la evidencia. Evite creer en las afirmaciones de soldaduras perfectas cada vez. Los equipos no pueden reemplazar la experiencia humana. En su lugar, considere la configuración como una base mecánica. Un sistema de soporte adecuado elimina las variables mecánicas de la ecuación. Permite que la habilidad técnica del soldador dicte la calidad final. Dejas de luchar contra la desalineación. Dejas de luchar contra la gravedad. Simplemente sueldas.
Error común: confiar en puentes grúa para sujetar las tuberías durante el paso de raíz. Las grúas inevitablemente se desplazan. Introducen micromovimientos en la articulación. Este movimiento hace que las soldaduras por puntos se agrieten prematuramente.
Cada estación de fabricación profesional requiere un anclaje fundamental. Su tabla principal dicta la estabilidad de conjuntos y accesorios de tuberías más pequeños. Un banco de trabajo industrial exclusivo proporciona la rigidez estructural necesaria. Las mesas endebles se deforman bajo el intenso calor de soldadura localizado. Los bancos profesionales resisten por completo la distorsión térmica.
Estos bancos deben contar con superficies de rejilla o platina de alta resistencia. Las superficies de la platina permiten un movimiento preciso y una sujeción rápida. También proporcionan puntos de conexión a tierra confiables. Una conexión a tierra adecuada evita la formación de arco. El golpe de arco interrumpe el charco de soldadura y crea porosidad. Asegure sus accesorios de forma segura en las ranuras de sujeción antes de virar. Esto evita la distorsión durante la fase de enfriamiento.
Asegurar la brecha de la raíz requiere una intervención especializada. No se puede confiar en la vista y la fuerza bruta. Un alineador de soldadura de tuberías de precisión aborda Hi-Lo directamente. Estas herramientas fuerzan los bordes opuestos de las tuberías a una alineación concéntrica. Mantienen un espacio radicular uniforme en toda la circunferencia.

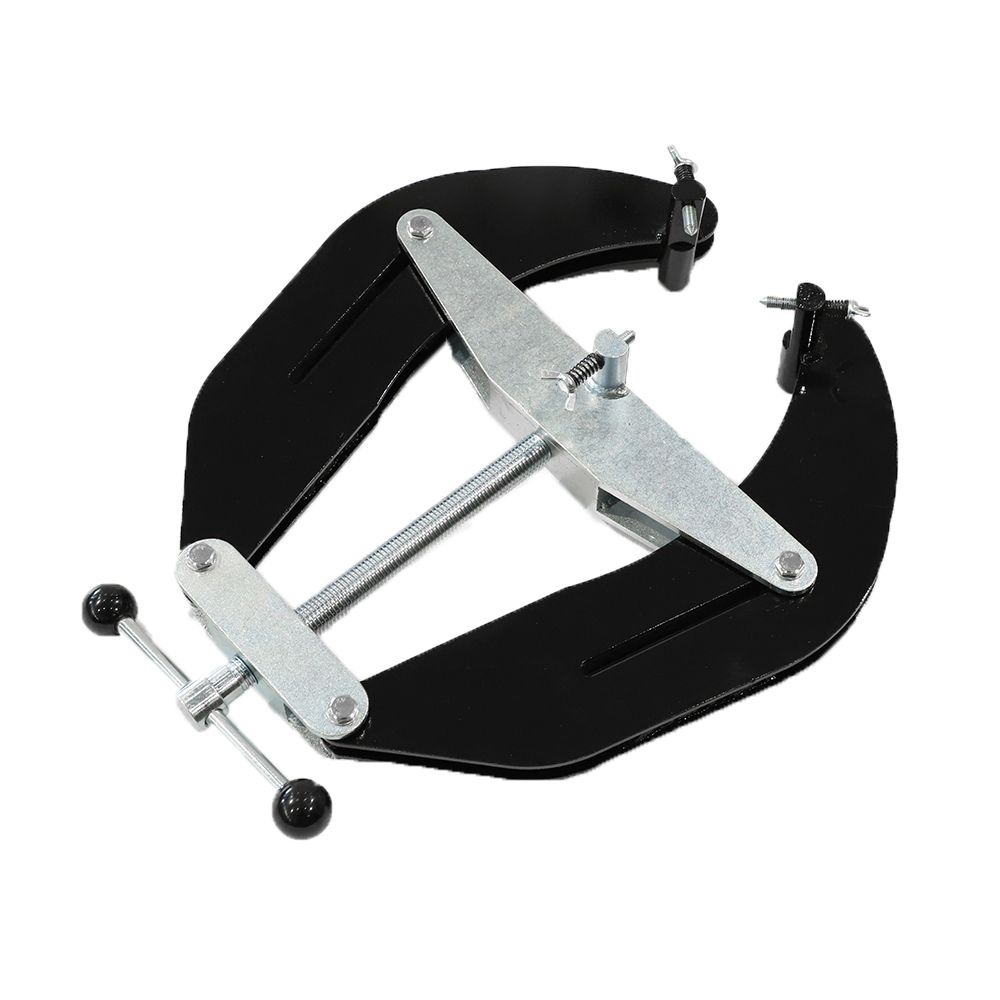

Debe comprender la distinción entre abrazaderas de alineación internas y externas. Las abrazaderas externas se envuelven alrededor del diámetro exterior. Son rápidos y muy eficaces para bobinas estándar. Las abrazaderas internas se expanden dentro de la tubería. Dejan toda la junta exterior totalmente expuesta. Esto permite a los soldadores completar el pase de raíz sin quitar la abrazadera.
Los carretes de tuberías pesadas requieren una infraestructura de soporte de peso dedicada. Un soporte de tubo con ruedas adecuado soporta de forma segura el inmenso peso muerto del carrete. Elimina la necesidad de cargas suspendidas de grúa. Estos soportes cuentan con cojinetes de precisión integrados en los cabezales.
Permiten una rotación suave y continua durante el proceso. Esta capacidad resulta vital para la soldadura fuera de posición. Los soldadores pueden permanecer en una posición cómoda y plana. Simplemente hacen rodar la tubería manualmente a medida que avanzan. La rotación constante evita defectos de arranque y parada en el cordón de soldadura. También facilita aplicaciones posteriores de soldadura semiautomática o mecanizada.
Seleccionar la herramienta de alineación adecuada requiere comprender sus parámetros de fabricación específicos. Ninguna abrazadera cubre todos los tramos de tuberías posibles. Debes evaluar tus soluciones con base en la precisión y la practicidad diaria.
Las abrazaderas manuales de cadena y jaula representan la primera categoría de soluciones. Estas herramientas sobresalen en entornos específicos. Funcionan mejor para tuberías de pared delgada y cédulas estándar. Los equipos de reparación de campo los prefieren por su portabilidad. Requieren una menor inversión inicial. Sin embargo, dependen enteramente de la fuerza física del operador para reformar el metal.
Las abrazaderas hidráulicas internas y externas forman la segunda categoría. Debe utilizar abrazaderas hidráulicas para tuberías de gran diámetro y alto calibre. La fuerza manual simplemente no puede superar las irregularidades en paredes de acero gruesas. Los cilindros hidráulicos aplican una presión inmensa y uniforme. Obligan a las tuberías rebeldes a volver a formar un círculo perfecto.
Característica | Abrazaderas manuales de cadena/jaula | Abrazaderas de alineación hidráulica |
|---|---|---|
Pared de tubería ideal | Tubería de pared delgada a tubería estándar | Tubería de pared gruesa y de alta cédula |
Aplicación de fuerza | Apalancamiento físico del operador | Cilindros hidráulicos presurizados |
Corrección fuera de redondez | Limitado a desviaciones menores. | Importante capacidad de reforma |
Portabilidad | Alto (Ideal para reparaciones en el campo) | Moderado (Requiere energía/bombas) |
Evalúe sus herramientas en función de las características asignadas a los resultados. Considere la fuerza de sujeción y las capacidades de corrección de deformación. ¿Cuánta presión hidráulica requiere su programa de tubería específico? Si su abrazadera no se especifica lo suficiente, se producirán defectos persistentes de alto y bajo.
La autorización representa otra dimensión vital de la evaluación. ¿El alineador permite un acceso de 360 grados para la colocación del cordón? Unas voluminosas abrazaderas externas bloquean el acceso a la articulación. Debe soldar entre los puentes de la abrazadera, quitar la abrazadera y luego llenar los espacios. Este proceso interrumpido provoca inclusiones de escoria.
Comprender los riesgos de implementación en materia de metalurgia. El uso de puntos de contacto de acero al carbono en tuberías de acero inoxidable introduce una contaminación inmediata por hierro. Esta contaminación conduce a una rápida oxidación localizada. Especifique siempre zapatas de acero inoxidable o almohadillas de contacto especializadas según su metal base.
La capacidad de carga exige una atención estricta durante la selección del equipo. Un soporte de rodillos de soldadura debe soportar un castigo mecánico extremo. Debe definir el peso y el diámetro máximo absoluto del carrete que maneja su taller. Nunca compre equipos basándose en sus cargas promedio.
Siga una estricta regla industrial. Siempre sobreespecifica tu capacidad de carga en al menos un 25%. Una tubería estática pesa menos que una tubería en rotación. La rotación introduce cargas dinámicas. Los tubos deformados crean efectos de rebote en los rodamientos. Los accesorios excéntricos unidos al carrete desplazan el centro de gravedad. La especificación excesiva de sus soportes absorbe estos impactos dinámicos de forma segura.
La selección del material de los rodillos impacta dramáticamente su operación. Generalmente se elige entre dos materiales principales:
Ruedas de acero: ofrecen enormes capacidades de carga. Cuentan con una tolerancia al calor increíblemente alta. Puedes colocarlos cerca de la zona de soldadura sin miedo. Sin embargo, conllevan un alto riesgo de dañar la superficie de la tubería. También corren el riesgo de contaminación cruzada con aleaciones exóticas.
Ruedas de poliuretano/goma: Protegen perfectamente los tubos revestidos. Evitan rayar el acero inoxidable pulido. Eliminan la contaminación cruzada por hierro. Sin embargo, requieren una gestión estricta de la zona de calor. Debes mantenerlos alejados de forma segura de las zonas de precalentamiento y soldadura para evitar que se derritan.
Mejor práctica: Mantenga las ruedas de poliuretano al menos a 18 pulgadas de distancia de la zona activa afectada por el calor (HAZ) durante procesos de deposición intensa como la soldadura por arco sumergido (SAW).
Considere la huella de integración. El tamaño del stand y la capacidad de ajuste de altura son muy importantes en tiendas abarrotadas. ¿Pueden sus stands integrarse perfectamente con un ecosistema más amplio A medida que su taller crezca, podría introducir rodillos giratorios mecanizados o posicionadores robóticos. Sus soportes manuales deben complementar estos sistemas avanzados. La capacidad de ajuste de altura garantiza que pueda nivelar carretes largos en diferentes marcas de equipos. de herramientas para tuberías de fabricación ?
La fabricación profesional exige un estricto cumplimiento de los códigos de la industria. Marcos como ASME B31.3 (tuberías de proceso) y API 1104 (soldadura de tuberías) dictan la calidad. Estos estándares examinan la integridad del pase de raíz. Su equipo de soporte influye directamente en esta integridad.
Debes evitar la alineación forzada. La alineación forzada ocurre cuando se usan abrazaderas para juntar tuberías desalineadas bajo tensión extrema. Clavar una junta sometida a una gran tensión mecánica supone un peligro. Una vez que retira la abrazadera, la tubería intenta recuperar su forma original. Esta tensión residual desgarra las soldaduras por puntos en caliente. Con frecuencia provoca un craqueo retardado o un craqueo inducido por hidrógeno horas más tarde.
La distribución adecuada del soporte resuelve este problema. Debe espaciar los soportes correctamente para evitar que se hunda en tramos largos de tuberías. La gravedad empuja constantemente hacia abajo el centro de un tramo sin soporte. Si la tubería se hunde, la parte superior de la junta se cierra mientras que los espacios inferiores se abren.
Asegúrese de que la articulación permanezca completamente neutral durante el pase de la raíz. Coloque los soportes lo suficientemente cerca para soportar el peso de manera uniforme. Una articulación neutra experimenta un momento de flexión nulo. Esto permite que el charco de soldadura se solidifique sin tensión interna.
Debemos abordar de forma transparente el factor de confianza y seguridad. Fallas catastróficas en las cargas matan a los trabajadores. Los trípodes improvisados construidos con tubos de desecho carecen de capacidades de carga diseñadas. Destacar la necesidad de certificaciones independientes de pruebas de carga sigue siendo fundamental. Exija una certificación por escrito para todos los soportes y abrazaderas adquiridos. El equipo verificado protege a su fuerza laboral y su responsabilidad.
Para conseguir equipos fiables es necesario mirar más allá del precio de compra inicial. Centrarse exclusivamente en los costos iniciales conduce a fallas operativas. En su lugar, debe evaluar la durabilidad y las métricas de rendimiento a largo plazo.
Los soportes más baratos inevitablemente fallan en los cojinetes. Los rodamientos representan el componente más estresado en cualquier herramienta rotacional. Cuando los rodamientos baratos se atascan, el tubo se arrastra sobre las ruedas. Esto arruina la superficie de la tubería y detiene la producción. De manera similar, los alineadores más baratos se doblan con un uso intensivo. Una vez que el marco de una abrazadera se deforma, pierde permanentemente su capacidad de asegurar un espacio concéntrico.
Evalúe cuidadosamente las garantías de los proveedores. Las garantías sólidas indican la confianza del fabricante. Investigar la disponibilidad de piezas de repuesto. Si un sello hidráulico explota en su alineador, necesitará un kit de reemplazo mañana, no el próximo mes. El tiempo de inactividad cuesta mucho más que las herramientas premium.
Realice una estricta verificación de escalabilidad antes de comprar. ¿Esta configuración actual se adaptará a los contratos de tuberías más grandes del próximo año? Evite arrinconarse. Asegúrese de que su equipo pueda manejar diámetros más grandes. Pregunte a los proveedores si sus soportes manuales pueden interactuar con los rodillos giratorios eléctricos más adelante.
Siga estos siguientes pasos prácticos para finalizar su abastecimiento:
Audite sus métricas: calcule el diámetro promedio actual de su tubería y sus pesos máximos absolutos de carrete.
Identifique cuellos de botella: determine sus cuellos de botella específicos en el manejo de materiales. ¿Su equipo está perdiendo más tiempo durante la alineación inicial o durante la fase de rotación manual?
Solicite documentación: solicite hojas de especificaciones detalladas, clasificaciones de carga y certificaciones de materiales de todos los proveedores preseleccionados.
La creación de un sistema de soporte completo altera drásticamente los resultados de su fabricación. Una instalación profesional nunca es sólo un gasto operativo. Representa un requisito básico estricto para la fabricación de tuberías competitivas y con calidad de código. No se pueden superar sistemáticamente los requisitos de END mientras se lucha contra la gravedad y la desalineación.
El veredicto final sigue siendo sencillo. Los alineadores de precisión fijan la articulación y aseguran el espacio radicular. Los soportes de rodillos de alta resistencia aseguran el proceso y facilitan una rotación suave. Los bancos de trabajo resistentes anclan el entorno y proporcionan una conexión a tierra esencial. Juntas, estas herramientas forman una cadena de producción inquebrantable.
No permita que soportes inadecuados dicten la calidad de su soldadura. Consulte hoy con un especialista en herramientas dedicado. Audite objetivamente su huella de fabricación actual. Identifique los obstáculos de manipulación más críticos. Solicite una cotización de paquete de equipo personalizado para elevar la seguridad y productividad de su taller.
R: Los cabezales en V actúan como soportes estáticos. Los fabricantes los utilizan principalmente para operaciones de diseño, medición y corte en las que la tubería debe permanecer completamente quieta. Los soportes para tubos con rodillos cuentan con rodamientos y ruedas incorporados. Los fabricantes los diseñan específicamente para permitir una rotación suave y continua de carretes de tuberías pesadas durante el proceso de soldadura real.
R: No. Los fabricantes clasifican las abrazaderas según rangos de diámetro específicos y espesores de pared precisos. Intentar reformar tuberías de paredes pesadas y de alto calibre utilizando una abrazadera manual de uso liviano presenta un grave riesgo para la seguridad. La herramienta se doblará o fallará catastróficamente bajo la tensión requerida. Siempre haga coincidir la herramienta con el programa de tubería específico.
R: Debe eliminar el contacto directo entre las herramientas de acero al carbono y los tubos de acero inoxidable. Aborde esta necesidad instalando manguitos de acero inoxidable o zapatas de contacto especializadas en sus abrazaderas de alineación. Además, utilice ruedas de poliuretano o goma de alta capacidad en sus soportes de rodillos para evitar rayones y contaminación cruzada del hierro.
R: Debe actualizar cuando los pesos de los carretes excedan los límites de giro manual seguro para sus operadores. Normalmente, los carretes que superan las 2000 libras presentan riesgos ergonómicos. Además, debe actualizar cuando su proceso requiera una velocidad de desplazamiento altamente constante para aplicaciones de soldadura mecanizada, como la soldadura por arco sumergido (SAW) o la soldadura por arco con núcleo fundente (FCAW).
