Seleccionar el equipo de soporte de tuberías adecuado va más allá de la mera conveniencia. Sigue siendo un requisito crítico de seguridad y precisión. Un soporte que no coincide compromete la calidad de la soldadura, corre el riesgo de fallas catastróficas y detiene abruptamente los cronogramas del proyecto. Desafortunadamente, los equipos de adquisiciones y los gerentes de sitio a menudo simplifican demasiado esta selección de equipos. Dependen en gran medida de soportes de gato generalizados. Estos soportes básicos fallan frecuentemente bajo cargas dinámicas o diámetros de tubería extremos. No puede permitirse este riesgo en proyectos industriales de alto riesgo. Este artículo proporciona un marco de evaluación técnica basado en evidencia. Le ayudaremos a elegir con precisión un soporte para tuberías que se ajuste a los requisitos de tamaño y peso de la tubería. Aprenderá cómo eliminar las conjeturas en las decisiones de adquisiciones al final del embudo. Al dominar estos principios, garantizará una seguridad operativa total y protegerá su flujo de trabajo de fabricación.
La capacidad de peso debe tener en cuenta tanto el peso estático en reposo como las fuerzas de rotación dinámicas durante la soldadura o el roscado.
El diámetro exterior (OD) de la tubería dicta el estilo de cabeza requerido; el uso de un tipo de cabeza incompatible corre el riesgo de que la tubería se resbale y se vuelque el soporte.
Las aplicaciones de servicio pesado (por ejemplo, sectores petroleros) requieren soportes especializados certificados en lugar de soportes de taller ajustables estándar.
La evaluación de la estabilidad de la huella, la capacidad de ajuste de la altura y la intercambiabilidad de los cabezales evita el reemplazo prematuro del equipo.
Muchos profesionales de adquisiciones son víctimas de la falacia del peso. Observan la clasificación de peso máximo del fabricante y asumen que se aplica a todas las condiciones de trabajo. Esta especificación casi siempre refleja una carga estática. Una carga estática supone que la tubería descansa completamente quieta sobre el soporte. La fabricación en el mundo real rara vez involucra tuberías estacionarias. Cuando los trabajadores giran, enhebran o sueldan un carrete, introducen cargas dinámicas. Estas fuerzas de rotación desplazan momentáneamente el centro de gravedad. Un tirón repentino de una llave para tubos o de un posicionador automático multiplica la tensión ejercida sobre el marco del soporte. Ignorar estas fuerzas dinámicas conduce a fallas peligrosas en los equipos.
Debes establecer estrictos márgenes de seguridad para proteger a tu tripulación. La base estándar de la industria requiere un factor de seguridad de 2:1 o 3:1. Suponga que su carrete de tubería pesa 1500 libras. Si selecciona un soporte con capacidad para exactamente 2000 libras, operará peligrosamente cerca de los límites de falla durante la fabricación activa. Para una carga activa de 1500 lb, lo ideal es seleccionar soportes con capacidad para al menos 3000 lb. Este amortiguador absorbe el impacto de los movimientos bruscos. También tiene en cuenta las fuerzas laterales no deseadas aplicadas por los operadores.
Los carretes de tubería largos complican los cálculos de carga. No puedes simplemente dividir el peso total entre dos y colocar un soporte en cada extremo. Los tubos largos se hunden naturalmente en el medio. Este hundimiento obliga a los soportes exteriores a soportar ángulos de tensión desiguales. Debe calcular cuidadosamente la distribución del peso entre múltiples soportes.
Mejores prácticas para la distribución de carga:
Siempre apoye la tubería a intervalos evitando que se doble más de 1/8 de pulgada.
Coloque los soportes primarios aproximadamente al 20% de la longitud de la tubería hacia adentro desde cada extremo.
Agregue soportes intermedios para cualquier carrete que supere los 20 pies de largo.
Vuelva a calcular el peso por soporte suponiendo que un soporte podría soportar hasta el 60 % de la carga debido a un piso irregular.
Cada soporte presenta clasificaciones de diámetro exterior (OD) mínimo y máximo. Estos límites son inmensamente importantes para la estabilidad rotacional. Si coloca un tubo de tamaño insuficiente en una cabeza en V masiva, el tubo carece de puntos de contacto estables. Se tambaleará durante la rotación. Por el contrario, colocar una tubería de gran tamaño en un soporte estrecho altera el centro de gravedad. El tubo queda demasiado alto por encima de la columna central. Esta altura crea un grave peligro de vuelco. Debe cumplir estrictamente con las clasificaciones de diámetro exterior del fabricante para mantener una geometría de contacto segura.
El espesor de la pared de la tubería altera dramáticamente la huella física requerida para un soporte seguro. Dos tuberías pueden compartir exactamente el mismo diámetro exterior, pero sus pesos difieren enormemente según su programación. Una tubería Schedule 40 se comporta de manera muy diferente a una tubería Schedule 160. Las tuberías más pesadas y gruesas tienen un núcleo más denso. Requieren bases más anchas para evitar el vuelco lateral. Incluso si el diámetro exterior encaja perfectamente en la cabeza del soporte, la pura densidad de un tubo de paredes gruesas podría abrumar una base estrecha.
Impacto del horario de tuberías en el peso (por 100 pies de tubería de 12 pulgadas)
Diámetro exterior de la tubería (pulgadas) | Cronograma | Grosor de la pared (pulgadas) | Aprox. Peso por 100 pies (libras) |
|---|---|---|---|
12.75 | Sch 40 (estándar) | 0.406 | 5.352 |
12.75 | Sch 80 (muy pesado) | 0.688 | 8.863 |
12.75 | Sch 160 | 1.312 | 16.028 |
El espacio libre alrededor de la tubería determina la facilidad con la que puede trabajar su equipo. El equipo de soldadura orbital requiere un espacio considerable debajo de la tubería. Si el ajuste de altura mínima de un soporte deja la tubería demasiado cerca del piso, los soldadores automáticos no pueden completar una rotación completa de 360 grados. Los soldadores manuales también necesitan un acceso ergonómico. Mida siempre el espacio libre requerido para sus abrazaderas de soldadura más grandes. Compare esto con la configuración de altura más baja posible del soporte antes de realizar una compra.
El estilo de la cabeza dicta cómo interactúa la tubería con el soporte. Un cabezal en V estándar presenta placas de acero rígidas y en ángulo. Son excelentes para la alineación estática. Úsalos cuando necesites soldar por puntos dos piezas sin ningún movimiento. Sin embargo, crean una fricción inmensa si intentas girar la tubería.

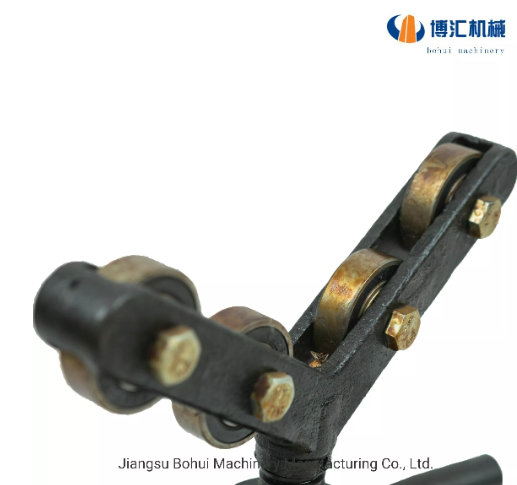

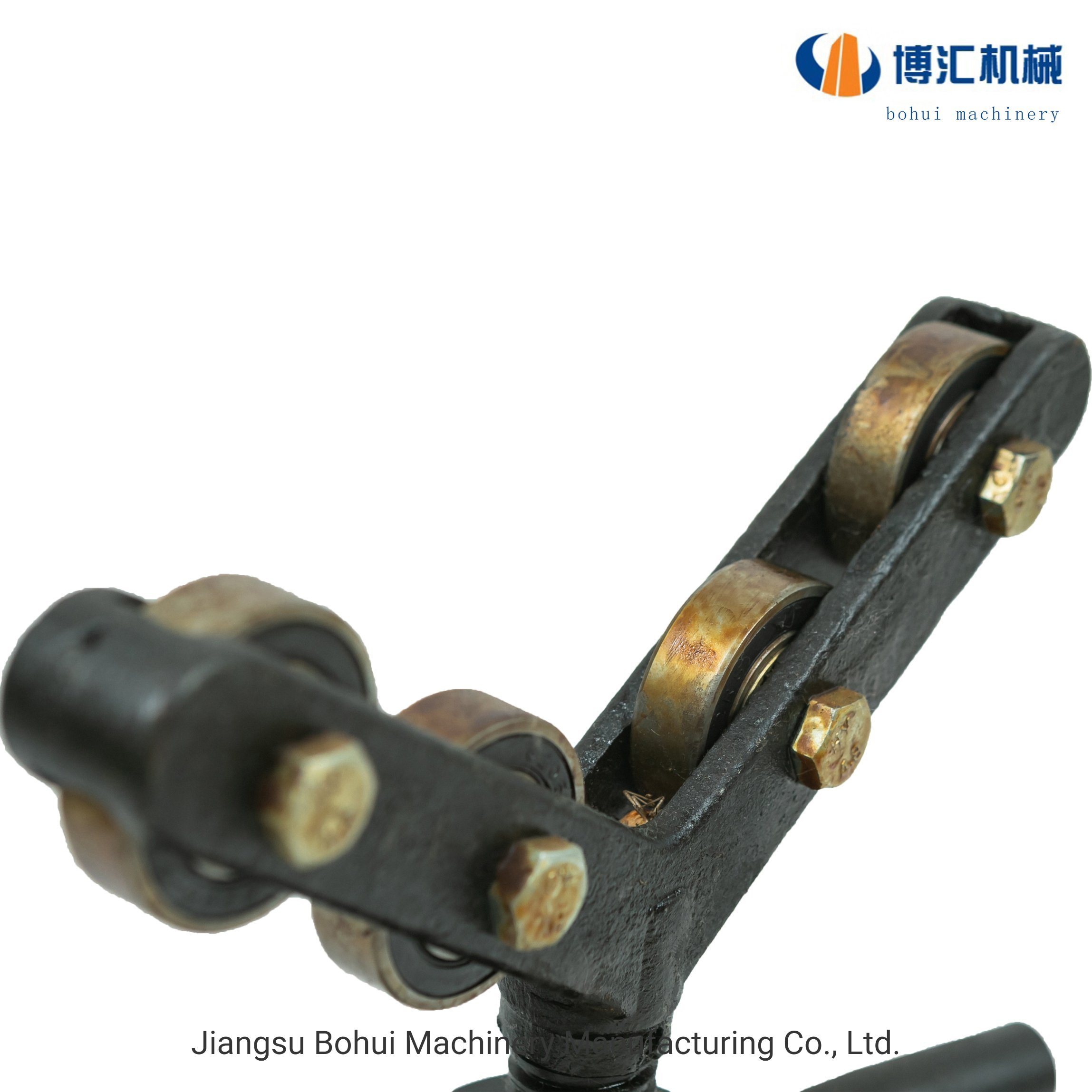

Para la fabricación dinámica, necesita equipo especializado. La integración de un soporte para tubos con rodillos de alta resistencia es esencial para una rotación suave y continua. Los rodillos permiten al operador girar carretes pesados manualmente o junto con posicionadores automáticos. Esto reduce significativamente la fatiga del operador. También evita que el soporte rasgue la superficie exterior del tubo durante la rotación.
No todos los rodillos sirven para el mismo propósito. Debe hacer coincidir el material del rodillo con la metalurgia de su tubería.
Rodillos de ruedas de acero: Ideales para acero al carbono. Soportan cargas enormes pero pueden dañar la superficie.
Rodillos de nailon: obligatorios para acero inoxidable, aluminio o aleaciones exóticas. Previenen la contaminación cruzada por partículas de hierro, que provoca oxidación localizada.
Cabezales de transferencia de bolas: permiten un movimiento multidireccional. Puede empujar el tubo longitudinalmente en una máquina roscadora o girarlo sobre su eje.
Las operaciones de roscado y ranurado generan intensas vibraciones. Un cabezal de rodillo estándar alimentado por gravedad podría permitir que la tubería rebote y desalinee. Para solucionar esto, necesita una sujeción segura y semipermanente. La utilización de una configuración de soporte para tubería con soporte B bloquea la tubería firmemente. Estos soportes superiores especiales se sujetan sobre el diámetro exterior y sujetan el tubo de forma segura contra los rodillos o el cabezal en V. Esto elimina la vibración durante los procesos de mecanizado pesado.
Cada unidad ajustable se basa en un mecanismo de bloqueo para mantener la carga en altura. La calidad de este mecanismo determina la seguridad de toda la plataforma. Al evaluar un soporte de tubería ajustable , examine minuciosamente el bloqueo principal. Los pasadores de bloqueo simples a menudo sufren de pasadores cortados bajo cargas de impacto. También carecen de ajuste preciso.
El diseño superior utiliza un anillo de bloqueo resistente combinado con un tornillo de fijación. El operador gira el anillo de bloqueo hacia arriba por la columna roscada hasta el milímetro exacto requerido. Luego, aprietan el tornillo de fijación (a menudo una manija en T) para eliminar el juego interno de la columna. Este bloqueo de doble acción evita el microdeslizamiento cuando se colocan cargas pesadas sobre el soporte.
La portabilidad a menudo entra en conflicto con la capacidad máxima. Debe elegir el diseño base según la ubicación de trabajo principal.
Patas plegables: ofrecen una alta portabilidad. Los trabajadores pueden transportarlos fácilmente al campo. Sin embargo, las juntas plegables introducen puntos débiles estructurales. Poseen inherentemente capacidades de peso más bajas.
Postura fija/sólida: cuentan con bases de estructura en A completamente soldadas. Son necesarios para instalaciones permanentes en talleres de fabricación. Una base fija soporta tuberías de paredes pesadas sin deflexión estructural.
La extensión de las piernas (ancho de la postura) se correlaciona directamente con la extensión de altura máxima segura. Al elevar la columna central, eleva el centro de gravedad de la carga útil. Una base estrecha no puede soportar con seguridad el peso máximo a la altura máxima. Si un operador empuja el tubo lateralmente mientras el soporte está completamente extendido, una base estrecha se volcará. Verifique siempre que el fabricante certifique la clasificación de peso máximo en la altura completamente extendida, no solo en la configuración más baja.
La fabricación en campo rara vez ocurre en concreto plano y limpio. En el sector del petróleo y el gas, los trabajadores se enfrentan al barro, las rejillas irregulares y la grava. Las bases de taller estándar se hunden en suelos blandos. Al evaluar el equipo de soporte de oleoductos , busque adaptaciones especializadas. Necesita pies con una postura amplia, a menudo llamados 'zapatos para barro', para distribuir el peso sobre terreno blando. Algunos modelos cuentan con bases listas para zanjas diseñadas para asentarse de forma segura dentro de una zanja de tubería excavada sin colapsar hacia adentro.
Nunca pase por alto las certificaciones de seguridad para ahorrar costos. Los proyectos a nivel empresarial exigen un cumplimiento estricto de CE, OSHA o estándares de seguridad localizados. Los departamentos de adquisiciones deberían rechazar automáticamente los rodales importados indocumentados y sin clasificar. Un soporte certificado viene con prueba documentada de pruebas de carga. Si ocurre un accidente en el sitio, el uso de equipos no certificados expone a su empresa a una enorme responsabilidad y severas multas regulatorias.
Un soporte es tan fuerte como el suelo debajo de él. Puede comprar un soporte con capacidad para 5000 libras. Sin embargo, si lo coloca sobre concreto irregular, solo tres de las cuatro patas podrían hacer contacto. Esta postura desigual destruye instantáneamente la capacidad nominal del soporte.
Errores comunes a evitar:
Usar cuñas de madera para nivelar un soporte que soporta tuberías de paredes gruesas. La madera se comprime y se desplaza.
Ignorando la pendiente del piso. Un piso muy inclinado introduce fuerzas de corte laterales contra la columna central.
Implementar ruedas de alta resistencia sin activar los bloqueos físicos del piso antes de soldar.
Una evaluación adecuada del sitio sigue siendo un requisito previo absoluto para el despliegue.
Seleccionar el soporte de tubería adecuado requiere pensamiento analítico en lugar de conjeturas. Puede agilizar este proceso utilizando una matriz de decisión clara. Primero, calcule el peso dinámico máximo aplicando un margen de seguridad de 2:1 a su carrete más pesado. En segundo lugar, identifique el rango de diámetro exterior específico y asegúrese de que se encuentre dentro de los límites de seguridad del fabricante. En tercer lugar, seleccione el estilo de cabezal adecuado, como rodillos de nailon para acero inoxidable o soportes de sujeción para roscado de alta vibración. Finalmente, verifique la huella ambiental, asegurándose de que el diseño de la base coincida con las condiciones del piso de su taller o campo.
Tome medidas inmediatas auditando sus requisitos de fabricación actuales. Documente sus proyectos de tuberías más grandes y pesados y luego agregue a esas cifras un margen de seguridad futura del 25 %. Comuníquese con sus proveedores y solicite hojas de especificaciones oficiales, documentos de prueba de carga y documentos de certificación antes de emitir cualquier orden de compra. El dimensionamiento proactivo del equipo protege a sus trabajadores y asegura los plazos de su proyecto.
R: El estándar de la industria dicta al menos una relación de seguridad de 2:1. Si su tubería pesa 1000 libras, su soporte debe tener una capacidad nominal de un mínimo de 2000 libras. Este amortiguador tiene en cuenta de forma segura las fuerzas dinámicas, las cargas de impacto y la distribución desigual del peso que se producen durante la rotación activa de la tubería y la soldadura.
R: No. Los soportes estándar no son suficientes para estas demandas. Las aplicaciones petroleras requieren modelos certificados de servicio pesado con bases fijas y soldadas. También necesitan cabezales de rodillos de alta capacidad para soportar pesos estáticos extremos, tuberías más gruesas y la inestabilidad ambiental severa que se encuentra en sitios de trabajo remotos.
R: Debe hacer coincidir los materiales del cabezal para evitar riesgos de contaminación cruzada. El uso de rodillos de acero al carbono en tuberías de acero inoxidable o aluminio incrusta partículas microscópicas de hierro en el metal más blando. Esta contaminación causa rápidamente corrosión localizada y debilita la integridad de las tuberías de aleaciones exóticas.
R: El ajuste de altura cambia drásticamente el efecto de palanca. A medida que el soporte se extiende hasta su altura máxima, el centro de gravedad de la carga útil aumenta. Esto aumenta el riesgo de vuelco lateral. Un soporte debe tener una base proporcionalmente ancha para soportar con seguridad el máximo peso en la máxima extensión.
