La instalación inadecuada de la tubería es una de las principales causas del rechazo de la soldadura. También crea graves riesgos de seguridad y cuellos de botella operativos en la planta de fabricación. Cuando las tuberías de gran diámetro se desplazan durante una soldadura, todo el cronograma del proyecto se ve afectado. Asegurar estos enormes materiales va mucho más allá del soporte físico básico. Debe ejecutar una alineación sistemática para cumplir con los estrictos requisitos de código establecidos por organizaciones como ASME y API. Estos estándares exigen una precisión absoluta antes de que el operador inicie el primer arco.
Una operación de soldadura escalable y que cumpla con las normas depende de la estandarización del proceso de configuración en todas sus instalaciones. Debe hacer coincidir el soporte de tubería adecuado con el material para garantizar la estabilidad. Le mostraremos cómo elegir el equipo adecuado y ejecutar un riguroso protocolo de ajuste. Esta guía proporciona los pasos prácticos que necesita para eliminar el retrabajo, proteger a su equipo y lograr soldaduras impecables en cada unión.
La configuración adecuada del soporte de soldadura reduce directamente las tasas de falla de las pruebas no destructivas (NDT) al eliminar la tensión de ajuste y la desalineación alta-baja.
La selección entre un cabezal en V estándar y un soporte para tubos con rodillos depende completamente del peso del tubo, los requisitos de rotación y los límites de contaminación de la superficie.
La ejecución segura requiere calcular tanto la capacidad de carga estática como los cambios de carga dinámica durante la rotación de la tubería.
La integración de un alineador de soldadura de tuberías especialmente diseñado cierra la brecha entre el soporte básico y el ajuste de precisión para juntas críticas.
Un soporte deficiente de las tuberías conlleva enormes costos ocultos. Los fabricantes a menudo desperdician innumerables horas de trabajo luchando con la alineación manual. Los instaladores utilizan cuñas, cadenas y fuerza bruta para unir las tuberías. Esta lucha manual introduce una tensión extrema en la articulación. Cuando se aplica tensión, la soldadura a menudo se agrieta a medida que el metal se enfría. También se enfrenta a costosos retrabajos cuando los pases de raíz desalineados no superan las pruebas no destructivas. La implementación de una adecuada de soporte de soldadura configuración previene estos problemas antes de que comiencen.
La seguridad y el cumplimiento presentan otra preocupación importante. Las tuberías de gran diámetro conllevan inmensos riesgos físicos. Los soportes de bricolaje o no clasificados fallan habitualmente bajo cargas dinámicas. Cuando una tubería de varias toneladas cae o rueda inesperadamente, pone en peligro vidas. También viola las normas de seguridad en el lugar de trabajo. OSHA y organismos reguladores similares exigen equipos certificados y con capacidad de carga para el manejo de materiales. Depender de soportes de gato improvisados es una responsabilidad que no puede afrontar.
Para eliminar estos riesgos, debe definir criterios claros de éxito para su configuración. Una configuración exitosa logra cuatro objetivos distintos:
Movimiento lateral cero: el tubo permanece completamente seguro contra desplazamientos no deseados.
Ajuste perfectamente concéntrico: la articulación no muestra ninguna desalineación alta-baja.
Capacidad de rotación segura: la configuración maneja el movimiento dinámico sin atascarse ni caminar.
Contacto de material aislado: el soporte evita la contaminación cruzada entre carbono y aleaciones exóticas.
No se puede utilizar un enfoque único para la fabricación de tuberías. El mercado ofrece varias categorías de soluciones diseñadas para aplicaciones específicas. Comprender estas categorías le ayudará a proteger su material y mejorar la eficiencia.
Los soportes Jack estándar cuentan con un diseño tradicional de cabeza en V. Funcionan mejor para fabricación estacionaria y diámetros más pequeños. Se utilizan cuando no es necesario girar la tubería. Sin embargo, los cabezales en V estándar crean una fricción enorme si intentas girar tubos pesados a través de ellos.

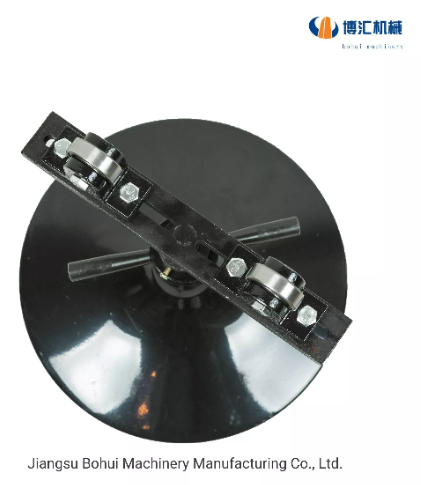

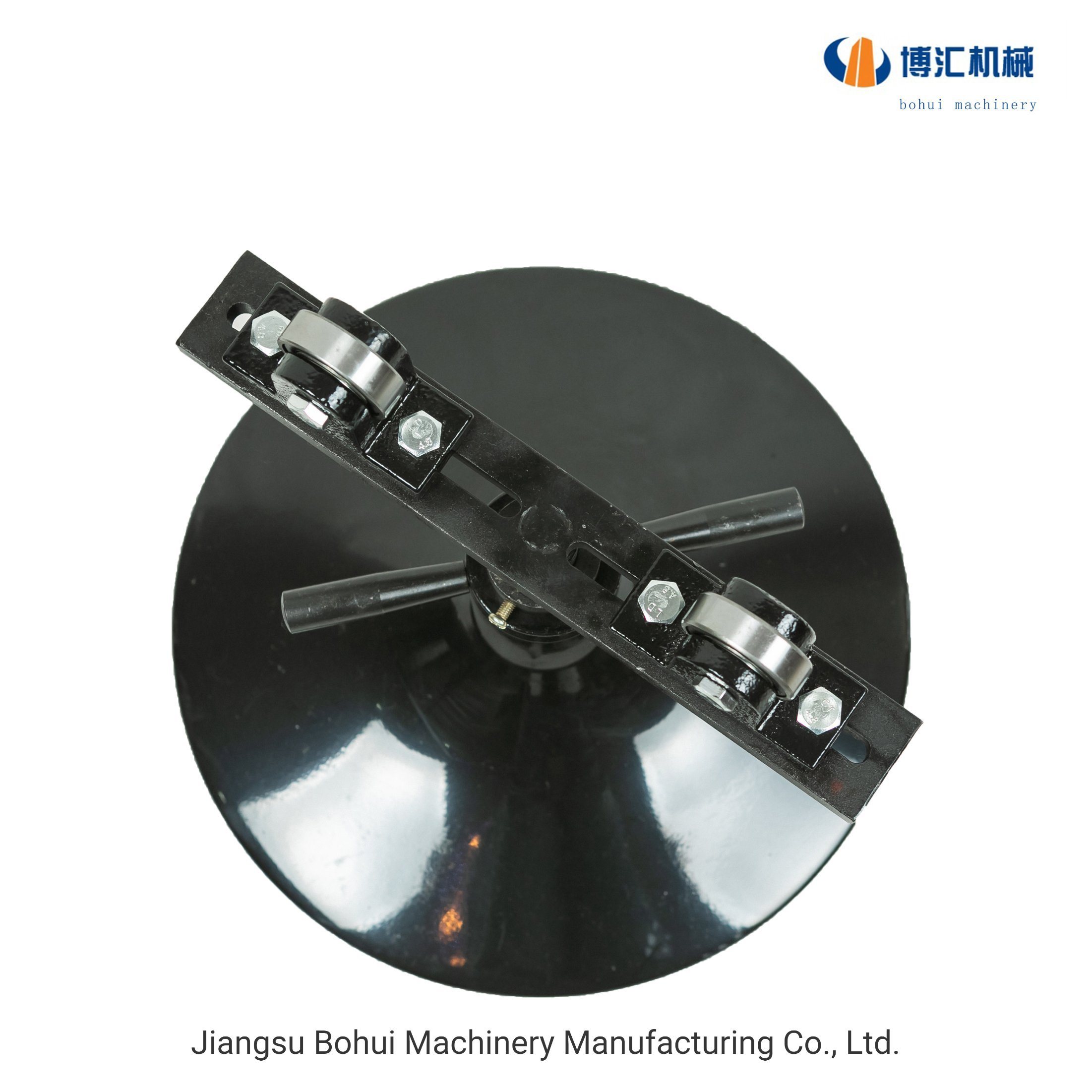

Si utiliza procesos automatizados o semiautomáticos, necesitará un soporte para tubos con rodillo de soldadura . Estas unidades permiten una rotación suave y continua de la tubería. Reducen la fatiga del operador y garantizan velocidades de desplazamiento constantes para la soldadura mecanizada. También debes considerar los adaptadores especiales. Los traslados de pelota permiten un movimiento multidireccional. Las ruedas de goma protegen los revestimientos frágiles. Las mangas de acero inoxidable evitan la contaminación de carbono a acero inoxidable.
Debe comparar los stands según las capacidades de peso certificadas. Tenga siempre en cuenta un margen de seguridad de 2:1. Si su tubería pesa 2000 libras, la capacidad combinada de su soporte debería exceder cómodamente las 4000 libras. Mire de cerca la estabilidad de la huella. Las bases más anchas resisten mejor la inclinación que los trípodes estrechos. También debe inspeccionar los mecanismos de bloqueo de ajuste de altura. Los sistemas Pin-lock ofrecen protección a prueba de fallas en comparación con los simples collares de fricción.
Incluso los mejores soportes sólo proporcionan soporte vertical. No cierran el hueco ni reparan tuberías deformadas. Aquí es donde un alineador de soldadura de tuberías se vuelve esencial. El alineador funciona en conjunto con soportes estándar. Se sujeta alrededor de la junta y obliga a las tuberías de paredes gruesas a lograr una concentricidad perfecta antes de fijarlas. Elimina el espacio alto-bajo, asegurando que la pasada de raíz penetre uniformemente.
Cuadro comparativo de categorías de hardware
Tipo de equipo | Aplicación primaria | Rotación dinámica | Precisión de ajuste |
|---|---|---|---|
Soporte de cabezal en V estándar | Sujeción estacionaria, diámetros pequeños. | Pobre (alta fricción) | Bajo (solo soporte) |
Soporte de tubo de rodillo | Soldadura automatizada, torneado continuo. | Excelente (suave) | Bajo (solo soporte) |
Alineador de soldadura de tuberías | Sujeción de juntas, reformado de forma deforme | N / A | Alto (fuerzas concentricidad) |
Una configuración rigurosa del soporte de tubería para soldadura garantiza el cumplimiento y la seguridad. No puedes apresurar este proceso. Seguir un procedimiento estandarizado protege a su equipo y garantiza la integridad conjunta.
Empiece por evaluar su espacio de trabajo. Verifique la nivelación del piso utilizando las herramientas adecuadas. Los pisos irregulares comprometen la trayectoria de carga vertical, empujando el peso lateralmente sobre las patas del soporte. Retire todos los escombros, cables y herramientas de la zona de caída. A continuación, inspeccione físicamente el equipo. Compruebe si hay desgaste en los anillos de bloqueo del soporte. Inspeccione las roscas de los tornillos para ver si están irritadas o peladas. Examine las soldaduras de fábrica en las patas del soporte para detectar grietas por fatiga. Nunca cargue un soporte comprometido.
Debe calcular el espacio entre soportes con precisión. El espaciado adecuado evita que la tubería se hunda en el medio. La flacidez cierra el espacio de la raíz en la parte superior de la articulación y lo abre en la parte inferior. Base sus cálculos de espaciado en el programa de tuberías, la longitud total y la flexibilidad del material. Como regla general, coloque soportes aproximadamente a dos pies de cada extremo. Agregue soportes intermedios cada ocho a diez pies para tuberías de acero estándar. Las aleaciones exóticas de paredes delgadas pueden requerir un espaciamiento más corto.
Establezca las alturas de la base de todos los soportes antes de cargar el material. Bloquee los pasadores principales en su lugar. Utilice los martinetes de microajuste para nivelar la tubería con precisión. Debe seguir una estricta práctica recomendada aquí: nunca exceda los límites de extensión de hilo del fabricante. Extender demasiado el martinete provoca una fuerte oscilación. Aumenta drásticamente el riesgo de vuelco. Mantenga los hilos bajos y use los ajustes de pasador macro para la altura primaria.
La carga requiere una comunicación clara entre el aparejador y el operador. Utilice eslingas adecuadas para izar el material. Baje el tubo sobre los soportes con extrema precaución. Haga hincapié a los operadores de grúas en que el soporte nunca debe soportar una carga de impacto. Dejar caer una tubería de varias toneladas, aunque sea unos pocos centímetros, genera una fuerza que rompe los anillos de bloqueo de hierro fundido. La carga debe transferirse suave y completamente antes de retirar el aparejo.
Las reglas cambian por completo una vez que introduces el movimiento. Gestionar el peso estático difiere mucho del control de cargas dinámicas. Debes anticipar cómo se comportará el material una vez iniciado el proceso de soldadura.
El peso estático significa que la tubería simplemente descansa sobre los soportes. El peso dinámico ocurre cuando manipulas la pieza. Cuando gira un carrete pesado en un soporte de tubo con rodillo , el centro de gravedad a menudo se desplaza. Los carretes irregulares, las válvulas pesadas o las bridas desplazadas crean una carga excéntrica. Este desequilibrio obliga a un lado de la tubería a empujar con más fuerza hacia abajo mientras levanta el lado opuesto. Sus soportes deben soportar estas transferencias repentinas de carga sin pandearse.
El soporte de gravedad estándar falla cuando se trata de configuraciones muy pesadas. Si suelda una brida desplazada grande, la tubería intentará salirse del soporte. Debe utilizar dispositivos de sujeción para asegurarlo. Los rodillos de sujeción se atornillan sobre la parte superior del tubo, atrapándolo contra las ruedas inferiores. Las abrazaderas de cadena ofrecen otro método seguro. Se envuelven completamente alrededor del diámetro, fijando la pieza firmemente a la base del soporte. Utilice estos dispositivos siempre que el centro de gravedad se extienda más allá de la línea central vertical de la tubería.
La rotación continua introduce un problema conocido como empuje longitudinal. A medida que la tubería gira sobre los rodillos, ligeras imperfecciones en la tubería o en el piso hacen que "camine" o se deslice longitudinalmente. Si no se controla, la tubería literalmente se saldrá del extremo del soporte. Manejas este impulso de dos maneras. En primer lugar, asegúrese de que todos los soportes de rodillos estén perfectamente paralelos. En segundo lugar, utilice rodillos de empuje. Estas pequeñas ruedas verticales se montan a los lados del soporte. Presionan contra la cara de una brida o accesorio para impedir físicamente que la tubería avance o retroceda durante la rotación.
Incluso los fabricantes experimentados cometen errores de configuración. Reconocer fallas comunes le ayuda a crear mejores protocolos de mitigación de riesgos en las operaciones de su planta.
La extensión excesiva sigue siendo el fallo de configuración más peligroso. Los operadores a menudo se vuelven perezosos. En lugar de ajustar el pesado pasador principal, hacen girar el martinete hasta su altura máxima absoluta. Esto eleva peligrosamente el centro de gravedad. El soporte pierde rigidez, lo que provoca que se tambalee. Bajo una carga dinámica, esta configuración demasiado extendida se vuelca fácilmente.
Los materiales no coincidentes destruyen la integridad de la soldadura. Si coloca un tubo de acero inoxidable sobre rodillos estándar de acero al carbono, invita al desastre. El hierro se incrusta en la superficie inoxidable. Esto provoca corrosión galvánica, lo que provoca oxidación prematura y fallos de END. Debe mitigar este riesgo cambiando los cabezales estándar por manguitos de acero inoxidable o ruedas de uretano especializadas cuando trabaje con aleaciones exóticas.
Las pendientes desiguales del piso representan un riesgo significativo de cumplimiento. A veces, los operadores colocan cuñas de madera debajo de las patas de los soportes estándar para nivelarlos. Esta práctica viola las normas de seguridad. Las cuñas se deslizan con la vibración, provocando cambios repentinos de carga. Si la pendiente de su piso es desigual, debe actualizar su equipo. Cambie a bases de trípode autonivelantes y resistentes que se ajustan individualmente al terreno.
Guíe sus decisiones de compra utilizando criterios estrictos. Nunca compre soportes para tuberías basándose únicamente en el costo inicial. Los stands baratos y sin calificación cuestan más en términos de tiempo de inactividad y responsabilidades de seguridad. Evaluar stands en base a certificaciones de carga de terceros. Las pruebas independientes garantizan que la unidad funcione según su placa de especificaciones en condiciones del mundo real. Busque modularidad. La posibilidad de cambiar un cabezal en V por un cabezal de rodillo en la misma base ahorra dinero y espacio de almacenamiento. Por último, exija una sólida garantía del fabricante. Los equipos construidos para manejar fabricación industrial pesada deben contar con un soporte sólido de fábrica.
La configuración adecuada de la tubería representa una variable crítica en el control de calidad de la soldadura y la seguridad del taller. No es posible lograr soldaduras perfectamente alineadas y sin defectos si la base se mueve, se mueve o se hunde. Al hacer coincidir el hardware adecuado con el trabajo, calcular las distribuciones de carga adecuadas y gestionar los turnos dinámicos, se eliminan las causas fundamentales del mal ajuste. La alineación de precisión protege sus márgenes de ganancias al reducir drásticamente las fallas de END y los costosos retrabajos.
Tome medidas inmediatas para asegurar su proceso de fabricación. Audite sus soportes de tuberías actuales para verificar que tengan placas de clasificación de carga visibles. Deseche y reemplace cualquier soporte de bricolaje obsoleto o modificado que comprometa la seguridad de los trabajadores. Antes de actualizar a soportes de rodillos comerciales o abrazaderas de alineación, consulte las tablas de carga del fabricante para asegurarse de que el equipo cumpla con las demandas específicas de su proyecto. Estandarizar su enfoque garantiza mejores soldaduras y un entorno de trabajo más seguro.
R: Las capacidades de peso seguras varían significativamente según el fabricante y el diseño. Las unidades estándar suelen oscilar entre 1000 y 2500+ libras. Siempre debes comprobar la placa de especificaciones del fabricante adjunta al soporte. Nunca adivines la capacidad. Tenga siempre en cuenta un margen de seguridad de 2:1 para manejar cambios de carga dinámicos inesperados.
R: No. Los soportes con cabezal en V crean una fricción extrema de metal contra metal. La rotación de tuberías pesadas sobre un cabezal en V daña la superficie de la tubería, introduce hendiduras y corre el riesgo de inclinar el soporte. Debe utilizar adaptadores de rueda modulares de acero o uretano diseñados específicamente para facilitar una rotación suave y segura.
R: Como regla general, coloque los soportes finales aproximadamente a dos pies de los bordes de la tubería. Agregue soportes intermedios cada ocho a diez pies para programaciones estándar de acero al carbono. Debe colocarlos más juntos para materiales flexibles o de paredes delgadas para evitar que el centro se hunda, lo que provoca la deflexión de la junta.
R: Un soporte de tubería actúa como soporte de carga principal. Soporta el peso físico del material desde abajo. Un alineador es una herramienta de sujeción de precisión. Se ajusta alrededor de la circunferencia de la junta para forzar dos secciones de tubería separadas a una concentricidad perfecta, eliminando espacios altos y bajos antes de virar.
